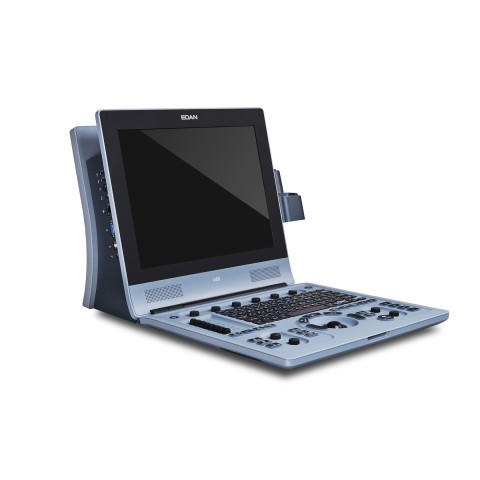

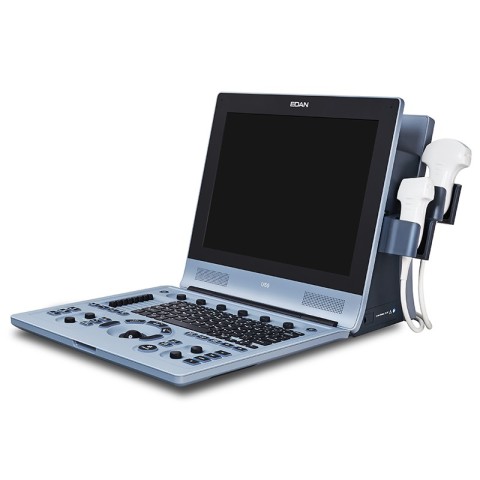

УЗИ аппарат Edan U60

U60 создавался для работы там, куда стационарный аппарат не довезти: домашние визиты, санитарный транспорт, осмотры вне ЛПУ. Габариты 35×37×25 см и вес 8,5 кг позволяют одному человеку перенести аппарат и развернуть его за минуты, а аккумулятор на 5000 мА·ч даёт около часа работы без розетки — этого хватает на серию исследований даже в критических условиях.

При этом «портативный» в случае U60 не означает «урезанный». Аппарат несёт полный допплеровский пакет: B, M, цветовое картирование, энергетический и направленный энергетический допплер, импульсно-волновой и непрерывно-волновой режимы, HPRF. Непрерывно-волновой допплер — большая редкость в этом классе, а без него не измерить высокоскоростные потоки при клапанной патологии. Добавьте поддержку педиатрических кардиодатчиков — и U60 превращается в инструмент выездной эхокардиографии, в том числе детской.

Качество картинки обеспечивают 64 физических передающих канала, двойное формирование луча и фирменные технологии: eSRI (подавление зернистости), SCI (пространственное сложносоставное сканирование) и PHI (гармоническая визуализация). Динамический диапазон до 166 дБ и глубина сканирования до 324 мм означают, что аппарат не пасует ни на поверхностных структурах, ни у крупных пациентов. Работает система под управлением Linux.

Что это даёт врачу на практике

• CWD — непрерывно-волновой допплер: количественная оценка высокоскоростных потоков при стенозах и регургитациях — полноценная ЭхоКГ на выезде.
• HPRF — высокая частота повторения импульсов: измерение быстрых потоков на глубине без алиасинга.
• SCI — пространственное сложносоставное сканирование: изображение с нескольких углов, меньше теней, точная оценка тканей на разной глубине.
• eSRI — подавление зернистости: чистая паренхима без спекл-шума, мелкие изменения не теряются.
• PHI — тканевая гармоника: контрастные границы у технически сложных пациентов.
• Батарея 5000 мА·ч — час автономной работы: исследование продолжается при отключении питания или в дороге.
• 2 порта датчиков — конвексный и линейный (или секторный) подключены одновременно: смена области исследования кнопкой.
• Встроенные программы расчётов — скоростной допплеровский режим и автоматика измерений выдают результат сразу, без ручной обработки.

Области применения

Широкая линейка датчиков — конвексные, линейные, микроконвексные, секторный фазированный и трансвагинальный — закрывает основные направления:

• абдоминальные исследования (конвексные C5-2b, C352UB);
• сосуды, малые органы, мышечно-скелетная система (линейные L15-7b, L1042UB, L742UB);
• кардиология взрослая и детская (фазированный P5-1b, педиатрические кардиодатчики);
• акушерство и гинекология (трансвагинальный E612UB);
• педиатрия и неонатология (микроконвексные C612UB, C6152UB);
• выездная работа: дом пациента, машина скорой помощи, осмотры вне ЛПУ.

Технические характеристики Edan U60

Кому подходит Edan U60

Службам скорой и неотложной помощи, выездным бригадам и врачам с домашними визитами — это его родная стихия. Также U60 уместен в небольших клиниках как основной аппарат: полный допплеровский пакет и девять моделей датчиков позволяют вести полноценный приём, а при необходимости — забрать аппарат с собой. Дополнительные опции (тележка с тормозной системой, сумка, биопсийная насадка, DVD/принтер) подстраивают его под любой из этих сценариев.

Линейка Edan и альтернативы

• Edan U50 — младший портативный сканер серии U;
• Edan DUS 60 — компактный сканер формата ноутбука с батареей более чем на два часа;
• Edan Acclarix AX8 — компактная система высокого класса со 128 каналами и сенсорным управлением;
• Edan U2 Prime Edition — стационарная альтернатива с тем же полным допплеровским пакетом.
