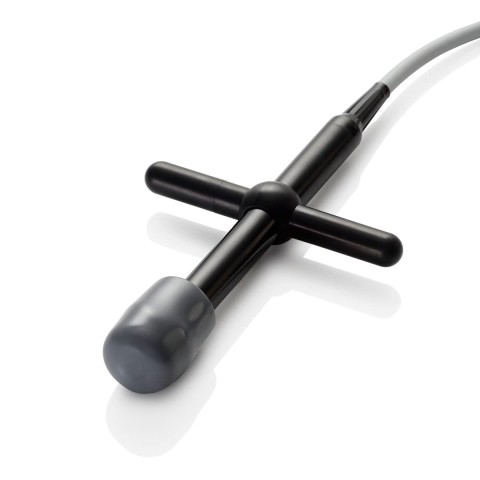

Датчик типа карандаш CW2s

У импульсного допплера есть физический потолок — предел Найквиста: слишком быстрый поток «заворачивается» и скорость измерить невозможно. А именно скорость решает всё в оценке тяжести аортального стеноза, где струя разгоняется до 4–5 м/с и выше. CW2s построен по принципу постоянно-волнового допплера: один из двух его элементов непрерывно излучает, второй непрерывно принимает — предела скорости нет вовсе.

Датчик «слепой» — B-изображения он не строит, врач наводит его по звуку и форме спектра. Этот навык окупается: тонкий карандашный корпус 18,4×17,8 мм встаёт туда, куда визуализирующий датчик не помещается физически, — в яремную вырезку и надключичную ямку, откуда струя аортального стеноза ловится вдоль потока и градиент не занижается из-за угла. Частота 2 МГц обеспечивает и транскраниальные допплеровские измерения через височное окно.

В типичном протоколе ЭхоКГ карандашный датчик появляется на несколько минут: врач находит стеноз визуализирующим сектором, а затем берёт CW2s, чтобы «дострелить» максимальную скорость из внеапикальных доступов. Практика показывает, что без такого дополнительного замера пиковый градиент аортального стеноза занижается у заметной части пациентов — а это уже другая тяжесть порока и другие сроки направления к хирургу.

Применение

• измерение градиентов при аортальном стенозе (доступ из яремной вырезки и правой парастернальной позиции);
• количественная оценка клапанных пороков с высокоскоростными потоками;
• транскраниальные допплеровские исследования;
• кардиология взрослых и детей.

Технические характеристики CW2s

Совместимость

Широкий ряд систем Mindray с s-разъёмом: портативные MX7, M8, M9T, стационарный DC-60, экспертная Resona i9. В кардиопакете дополняет визуализирующие датчики — например P4-2s, беря на себя измерение экстремальных скоростей.
